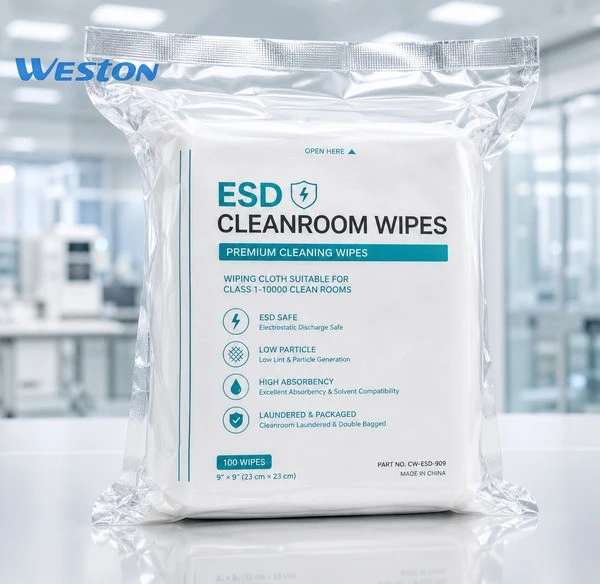

ईएसडी क्लीनरूम वाइप्स - लेजर -सील्ड एज, 9" × 9"
एक प्रवाहकीय फाइबर क्लीनरूम वाइप जो कणों को खींचता है और स्थिर चार्ज को एक ही पास में खींचता है, आईएसओ क्लास 4 (कक्षा 10) क्लीनरूम के अंदर उपयोग के लिए बनाया गया है।
ये वाइप अलग क्यों है
अधिकांश क्लीनरूम वाइप्स हैंडलदोनों में से एककण हटानायास्थैतिक नियंत्रण अच्छी तरह से, और दूसरे पर समझौता। यह वाइप बुना हुआ है, लेमिनेटेड या लेपित नहीं है, पॉलिएस्टर (या पॉलिएस्टर नायलॉन) बेस के माध्यम से चलने वाले प्रवाहकीय फिलामेंट के साथ, इसलिए एंटी-स्टैटिक प्रदर्शन बार-बार संभालने के बाद धुलता नहीं है, पतला नहीं होता है, या फीका नहीं पड़ता है।
मुख्य उत्पाद विशेषताएँ
प्रवाहकीय ग्रिड बुनाई, सतह कोटिंग नहीं
पॉलिएस्टर या पॉलिएस्टर से बुना हुआ {{0}नायलॉन फिलामेंट उच्च {{1}प्रदर्शन प्रवाहकीय यार्न के साथ इंटरलेस्ड। चूँकि चालकता बुनाई संरचना में ही निर्मित होती है, इसलिए यह एंटी-स्टेटिक उपचारों पर छिड़काव जैसे कुछ उपयोगों के बाद ख़राब होने के बजाय पोंछे के जीवन पर बनी रहती है।
01
ESD-संवेदनशील हैंडलिंग के लिए सतह प्रतिरोध को ट्यून किया गया
10⁵–10¹¹ Ω - की सतह प्रतिरोधकता धूल को इधर-उधर घुमाने के बजाय सक्रिय रूप से साफ किए जा रहे घटक या सतह से स्थैतिक चार्ज को खींचकर सूक्ष्म धूल को मिटा देती है।
02
तेज़ स्थैतिक अपव्यय
स्थैतिक क्षय समय 1.5 सेकंड से कम, ट्राइबोइलेक्ट्रिक (घर्षण -उत्पन्न) वोल्टेज के साथ 100V से नीचे रखा गया। दोनों मूल्यों को ग्राहक की प्रक्रिया आवश्यकताओं के अनुरूप बनाया जा सकता है।
03
लेज़र से सील किये गए किनारे
किनारों को गुलाबी या दबाए जाने के बजाय लेज़र से काटा और सील किया जाता है, जो सामान्य कटे हुए किनारों से होने वाले घर्षण और ढीले फाइबर के बहाव को रोकता है, जो किसी भी वातावरण में महत्वपूर्ण होता है, जहां एक भटका हुआ धागा स्वयं एक संदूषण जोखिम होता है।
04
विन्यास योग्य प्रवाहकीय फाइबर रिक्ति
प्रवाहकीय यार्न रिक्ति को समायोजित किया जा सकता है (1 सेमी, 1.5 सेमी, 2 सेमी, या कस्टम) यह इस बात पर निर्भर करता है कि किसी दी गई लाइन के लिए एंटी-स्टेटिक आवश्यकता कितनी आक्रामक है।
05
उत्पाद विशिष्टताएँ
|
गुण |
कीमत |
विशिष्टता सहनशीलता |
परिक्षण विधि |
|
सामग्री |
100% पॉलिएस्टर |
- |
- |
|
आकार (एल × डब्ल्यू) |
22.7 × 22.4 सेमी (≈9" × 9") |
22.8 ± 5% |
आईईएसटी-आरपी-CC004.3 |
|
मोटाई |
420 μm |
300–500 μm |
आईईएसटी-आरपी-CC004.3 |
|
आधार वजन |
118 g/m² |
120 ± 5% |
आईईएसटी-आरपी-CC004.3 |
|
सोरबेंसी, आंतरिक |
2.76 सीसी/जी |
2.5 cc/g से अधिक या उसके बराबर |
आईईएसटी-आरपी-CC004.3 |
|
सोरबेंसी, बाह्य |
346.72 cc/m² |
260 cc/m² से अधिक या उसके बराबर |
आईईएसटी-आरपी-CC004.3 |
|
सोरप्टिव दर |
1 सेकंड |
5 सेकंड से कम या उसके बराबर |
आईईएसटी-आरपी-CC004.3 |
|
कण गणना (0.3μm से अधिक या उसके बराबर) |
123 |
300 से कम या उसके बराबर (Ea/ft³) |
आईईएसटी-आरपी-CC004.3 |
|
सतह प्रतिरोध |
10⁵–10¹¹ Ω |
प्रक्रिया-समायोज्य |
- |
|
स्थैतिक क्षय समय |
< 1.5 seconds |
प्रक्रिया-समायोज्य |
- |
|
ट्राइबोइलेक्ट्रिक वोल्टेज |
< 100V |
प्रक्रिया-समायोज्य |
- |
|
किनारा खत्म |
लेज़र से - सीलबंद |
- |
- |
|
प्रवाहकीय फाइबर रिक्ति |
1 सेमी / 1.5 सेमी / 2 सेमी (कस्टम उपलब्ध) |
- |
- |
अनुपालन एवं परीक्षण रिपोर्ट सारांश
प्रत्येक उत्पादन बैच का प्रतिबंधित पदार्थों के लिए परीक्षण किया जाता है। नीचे परीक्षण रिपोर्ट संख्या CANEC25022464207 के परिणामों का सारांश दिया गया है, जो ICP{5}OES/AAS, UV{6}Vis, और GC{7}}MS का उपयोग करके IEC 62321 (EN 62321 के बराबर) तक चलता है। संदर्भित सीमाएँ RoHS निर्देश (EU) 2015/863 से हैं।
|
परीक्षण आइटम |
आप LIMIT |
इकाई |
एमडीएल |
परिणाम |
|
लीड (पीबी) |
1000 |
मिलीग्राम/किग्रा |
2 |
रा |
|
पारा (एचजी) |
1000 |
मिलीग्राम/किग्रा |
2 |
रा |
|
कैडमियम (सीडी) |
100 |
मिलीग्राम/किग्रा |
2 |
रा |
|
हेक्सावलेंट क्रोमियम (Cr(VI)) |
1000 |
मिलीग्राम/किग्रा |
8 |
रा |
|
पॉलीब्रोमिनेटेड बाइफिनाइल्स (पीबीबी) का योग |
1000 |
मिलीग्राम/किग्रा |
- |
रा |
|
पॉलीब्रोमिनेटेड डिफेनिल ईथर (पीबीडीई) का योग |
1000 |
मिलीग्राम/किग्रा |
- |
रा |
|
DEHP |
1000 |
मिलीग्राम/किग्रा |
50 |
रा |
|
बीबीपी |
1000 |
मिलीग्राम/किग्रा |
50 |
रा |
|
डीबीपी |
1000 |
मिलीग्राम/किग्रा |
50 |
रा |
|
डीआईबीपी |
1000 |
मिलीग्राम/किग्रा |
50 |
रा |
सभी व्यक्तिगत मोनो- से डेका{{1}ब्रोमिनेटेड बाइफिनाइल और डाइफेनिल ईथर होमोलॉग का भी व्यक्तिगत रूप से परीक्षण किया गया और एनडी (एमडीएल 25 मिलीग्राम/किग्रा प्रत्येक) के रूप में रिपोर्ट किया गया। अनुरोध पर पूर्ण परिणाम उपलब्ध हैं।
अतिरिक्त दस्तावेज़ उपलब्ध:
- RoHS परीक्षण रिपोर्ट
- हलोजन सामग्री रिपोर्ट
- सिलिकॉन तेल परीक्षण रिपोर्ट
- धातु आयन रिपोर्ट
- ब्रेकिंग (तन्यता) ताकत रिपोर्ट
- स्वच्छता/कण रिपोर्ट (आईईएसटी विधि)

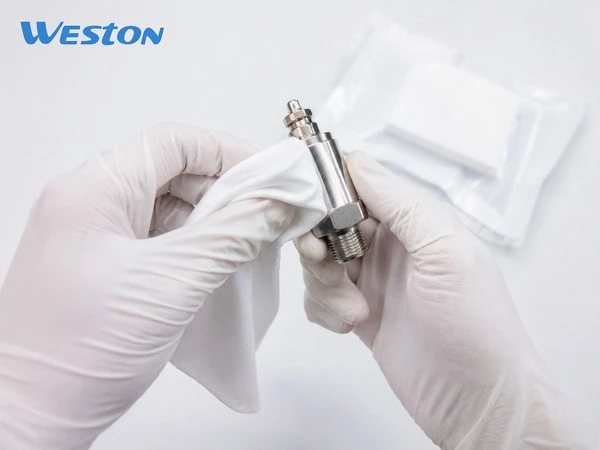

इस वाइप का उपयोग कहां किया जाता है

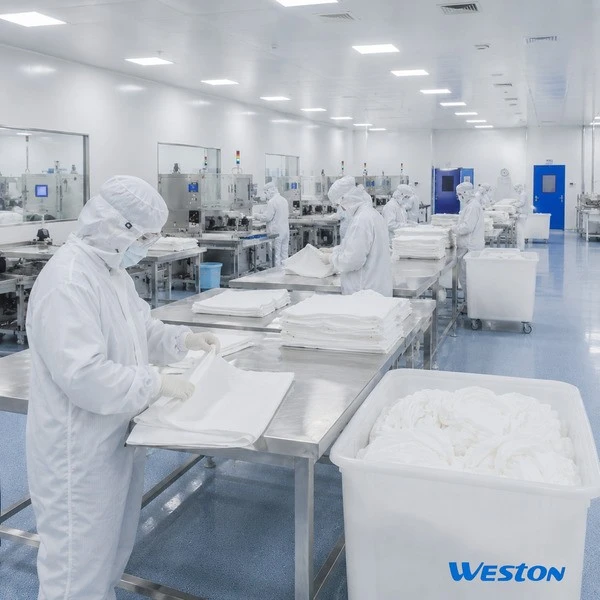

आईएसओ कक्षा 4 (कक्षा 10) सफाई और पैकेजिंग
प्रत्येक उत्पादन बैच को रिलीज़ से पहले ऊपर दिए गए एंटी-स्टेटिक मानों के विरुद्ध जांचा जाता है, इसलिए वाइप के ईएसडी प्रदर्शन की पुष्टि किसी विशिष्ट शीट से अनुमान लगाने के बजाय बहुत-बहुत-बहुत-बहुत की जाती है।
आईईएसटी प्रोटोकॉल के अनुसार स्वच्छता की पुष्टि की गई
कण शेड और अवशोषकता को आईईएसटी {{0}आरपी - सीसी004.3 पद्धति का उपयोग करके मापा जाता है, वही मानक ऊपर दी गई विशिष्ट तालिका में संदर्भित है, इसलिए क्लीनरूम क्यूए टीमें मालिकाना के बजाय एक ज्ञात परीक्षण विधि के खिलाफ आने वाले लॉट की जांच कर सकती हैं।
प्रक्रिया-सुसंचालित प्रवाहकीय रिक्ति
क्योंकि प्रवाहकीय फाइबर रिक्ति कॉन्फ़िगर करने योग्य है, एक ही बेस वाइप को अलग-अलग स्थैतिक संवेदनशीलता - वाली लाइनों के लिए ट्यून किया जा सकता है, उदाहरण के लिए, सामान्य हैंडलिंग क्षेत्रों के लिए व्यापक 2 सेमी रिक्ति, और अनपैक्ड ईएसडी संवेदनशील घटकों को संभालने वाले स्टेशनों के लिए 1 सेमी सख्त रिक्ति।
उदाहरण उपयोग मामला
परीक्षण और ट्रे के बीच बिना परिरक्षित घटकों को संभालने वाली सेमीकंडक्टर पैकेजिंग लाइन के लोडिंग चरणों के लिए एक ऐसे वाइप की आवश्यकता होती है जो ट्रे सतहों (लेजर {{1} सीलबंद किनारे) पर फाइबर नहीं छोड़ेगा और अगले हैंडलिंग चरण से पहले घटक की सतह पर ट्राइबोइलेक्ट्रिक चार्ज को 100V से नीचे ला सकता है।<1.5s static decay spec). Batch-level anti-static verification let the line's incoming QC skip a secondary in-house resistance check.
